簡単な方法で、大幅に時短と作業精度をアップ可能
第二種電気工事士の技能試験は、全13課題、40分で仕上げなければなりません。
ほんの少し、間違いが起こると、取り戻すのに時間がかかります。
そうなると、焦ってしまい、さらにミスを重ねてしまうこともあります。
それを回避するためには、できるだけミスを減らすことが重要です。
そしてミスを減らすためには「何も考えずにそうするだけ」ここがポイントです。
私が技能試験対策で非常に参考になったのが、“ガミデンキちゃんねる” というYouTubeチャンネルですが、その中に「何も考えずにそうするだけ」という作業方法が紹介されています。
そのうち実際に私が取り入れて効果があった方法を紹介します。
私が実践して効果を実感した時短・ミス防止テクニック
これから紹介する5つのコツは、私が技能試験の練習で実際に効果を実感したものです。
どれも特別な工具や技術は不要で、今日からすぐに取り入れることができます。
ケーブルの被覆剥き
最初はケーブルの被覆を剥く時に起こるトラブルです。
これ、私も練習中によくやりました。
VVFストリッパーで中の心線も一緒に掴んでしまい、少し引っ張り出してしまいました。
手で元に戻せるのですが、ケーブルがぐにゃぐにゃになったり、場合によっては、元に戻らない時もあり、大きなタイムロスにつながります。
そもそもそんなことにならないように最初から対策しておくべきです。
私が取り入れた対策が、コツ①「ケーブルの被覆を剥く反対側の端を曲げておく」という方法です。
そうすれば、被覆を剥く時に、心線が一緒にずれていくということがなくなります。
これをするだけで、元に戻すこともなくなり、気持ちが焦ることもなくなり、とてもスムーズに作業が進みます。
心線のカット
次に心線のカットです。
これも私はよく失敗していました。
リングスリーブと差込形コネクタでは、剥きだす心線の長さが違います。リングスリーブでは、約2cm。差込型コネクタでは、約1cmです。
リングスリーブで接続する心線を1cmにカットしてしまい、接続時に被覆をもう1cm剥いていました。
しかし、そのように調整すると、他のケーブルより1cm短くなり、ツラを揃えるのが難しくなります。さらにカシメようとすると、心線がずれてしまう、ということがよく起こりました。
そしてそれが理由で今度は焦ってしまい、ずれたままでカシメてしまい、最初からやり直しということが多々起きていました。
こういった間違いを未然に防ぐのが、コツ②「リングスリーブと差込型コネクタに関係なく、すべてのケーブルを心線2cmで被覆を剥いておく」という方法です。
リングスリーブの接続がすべて終わったら、残りはすべて差込型コネクタということになるので、リングスリーブ接続用ケーブルの被覆を誤って、1cmでカットしてしまうということがなくなります。
さらに、差込型コネクタ用に心線を1cmにカットする場合、確実な方法があります。
コツ③「ペンチのヘッド幅を使ってカットすること」です。
ペンチのヘッドに穴が開いていますが、その穴を下にして、被覆の端とペンチのツラを合わせて心線をカットします。
そうすると、ちょうど1cmほどにカットができて、差込型コネクタにぴったりフィットします。
さらにリングスリーブを圧着した後、リングスリーブから飛び出ている心線をぴったり2mmでカットできる方法があります。
コツ④「ペンチの刃の溝を使ってカットすること」です。
ペンチのヘッドにあるコツ③の穴の逆側に刃の溝があります。
その溝を下にして、被覆とペンチのツラを合わせて、心線をカットする。
リングスリーブから飛び出ている心線の長さは約2mmとなり、ちょうどいい長さにカットできます。
スムーズなリングスリーブ接続
最後にリングスリーブ接続をスムーズにするコツを紹介いたします。
リングスリーブ接続する時、苦労したのが、心線のツラを揃えて、リングスリーブをかぶせるところです。
指で心線を固定していても、数本束ねているので、リングスリーブを通す途中で、ずれてしまうのです。
何とか合わせた状態で、圧着工具でカシメようとすると、その瞬間にまたずれてしまいます。
それを防ぐ方法が、コツ⑤「心線を直角に曲げて立ち上げること」です。
ケーブルの外側シース（被覆）の端から心線を直角に曲げます。
こうすることにより、ケーブルの心線が立ち上がり、すべて同じ条件になり、机の上でケーブルが安定して立つようになります。
安定して立つことにより、心線がずれにくくなるので、結果としてリングスリーブ接続をスムーズに行うことができるようになります。
以上が、実際に私がやってみて、間違わずにスムーズに作業が進み、大幅に時間短縮ができた方法です。
この方法を知った後、20分で終わった課題もありました。その後のチェックでも欠陥が見当たらず、作業の精度もアップしました。
最後に、お伝えしておきたいのが、私自身、何回も練習してできるようになったので安心していたのですが、しばらく期間を空けて再度やってみると、やり方を忘れていて全然できませんでした。
この経験から、練習を何回もして大丈夫だと思っても、試験直前に必ずもう一度練習するようにしてください。
そのまま試験を受けると、ド忘れなどが起こり、間違いを連発し、焦りからパニックに移り、不合格まっしぐらということになりかねません。
ここだけ注意いただければ、あとは大丈夫だと思います。
技能試験本番では、焦らず落ち着いて作業してください。

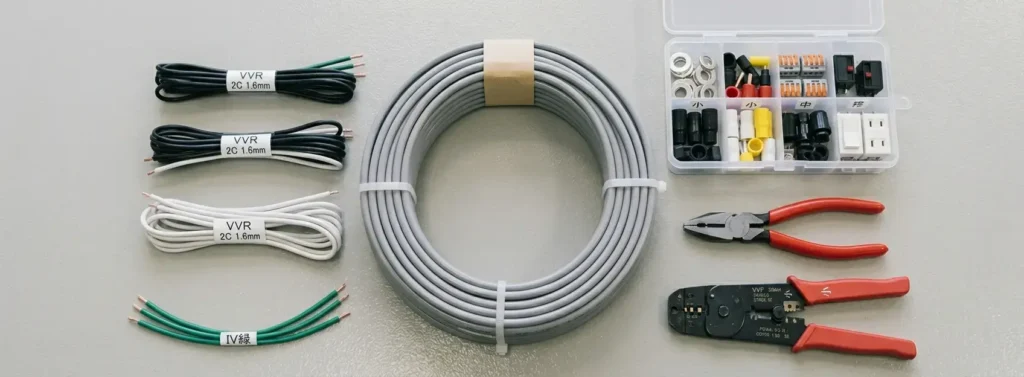

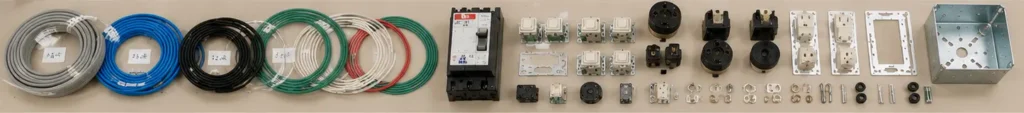

練習用のケーブルと器具はレンタルがおすすめ
私自身、技能試験の練習ではケーブルを何度も切ったり、被覆を剥いたりして練習を繰り返しました。
今回紹介した5つのコツも、実際に手を動かして練習することで身についたものです。
技能試験は知識だけではなく、作業に慣れることも重要です。そのため、十分な練習材料を準備しておくことをおすすめします。
工具をすでにお持ちの方であれば、レンタルの準備万端シリーズが便利です。
全13課題・練習3回分で、23,300円（税込・送料／返送料込み）となっています。
※工具は含まれていません。
一方、これから工具も含めて一式揃えたい方は、以下のようなセットもあります。
-
-
【電工石火シリーズ】電気工事士2種技能試験セット 3回練習分（電線、器具、ホーザン工具、テキスト）工具付きフルセット 全9パターンあり
ご自身の状況に合わせて、レンタル品または購入品を選んでみてください。
「電工石火シリーズ」の全9パターンの組み合わせは、以下をご覧ください。
【電工石火シリーズ】練習回数や内容で選びたい方はこちら
動画で確認したい方へ
今回紹介した5つのコツは、私が技能試験対策で参考にした「ガミデンキちゃんねる」の動画内でも解説されています。
実際の動きを確認したい方は、下記のリンクからご覧ください。
| コツ | 開始時間 | 動画 |
|---|---|---|
| ① ケーブルの被覆を剥く反対側の端を曲げておく | 16:46〜 | ▶ 動画を見る |
| ② すべてのケーブルを心線2cmで被覆を剥いておく | 18:13〜 | ▶ 動画を見る |
| ③ ペンチのヘッド幅を使って1cmでカットする | 44:28〜 | ▶ 動画を見る |
| ④ ペンチの刃の溝を使って2mmにカットする | 43:18〜 | ▶ 動画を見る |
| ⑤ 心線を直角に曲げて立ち上げること | 37:24〜 | ▶ 動画を見る |
まとめ
この記事で紹介した5つのコツ
- コツ① ケーブルの反対側の端を曲げる
- コツ② すべてのケーブルを心線2cmで被覆を剥く
- コツ③ ペンチのヘッド幅で1cmカット
- コツ④ ペンチの刃の溝で2mmカット
- コツ⑤ 心線を直角に曲げて立ち上げる
どれも特別な技術ではありませんが、ミス防止と時間短縮に大きな効果がありました。
私自身、これらを取り入れたことで作業がスムーズになり、課題によっては20分程度で完成できるようになりました。
皆さんもぜひ試してみてください。合格を心より応援しております。
